Laturin jännitesäätimen johdot

[Bosse]

Moi,

Lucas A115-45 laturi kunnostettu mutta purettaessa unohtui kuva jännitesäätimen johdoista. Tuossa ei ole kovin montaa vaihtoehtoa, mutta varmistaisin kuitenkin täältä. Kotelo kytkeytyy toiseen harjaan ja uskoisin että keltainen kuuluu toiseen harjaan ja musta koteloon/maahan. Olisiko näin?

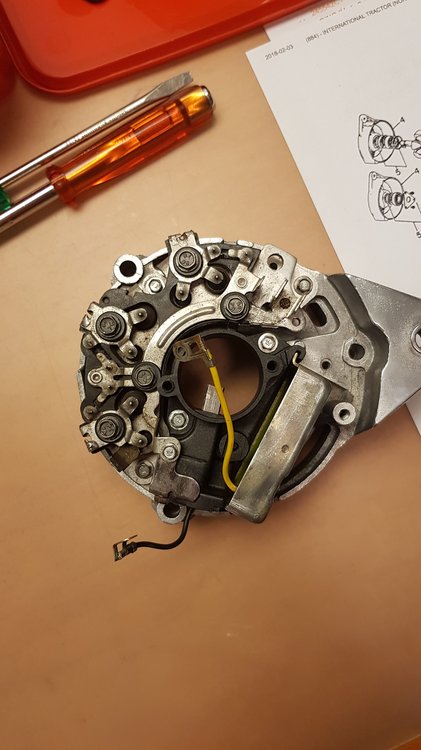

Kts. kuva liitteenä.

t. Bosse

[Bosse]

The Mini Forum sivustolta vahvistus tuohon. Säätimen runko kytkeytyy toiseen harjaan (ainoa mahdollisuus kiinnittää), keltainen kytkeytyy toiseen harjaan (pieni ruuvi harjakotelon päällä noin klo 7 kohdalla) ja musta kytkeytyy maahan (pieni ruuvi alimpanan kuvassa kiinni laturin rungossa).
